SINKRONISASI

Sinkronisasi adalah suatu cara untuk menghubungkan dua sumber atau beban Arus Bolak-Balik (AC). Sumber AC tersebut antara lain generator dan beban adalah transformer yang akan digabungkan atau diparalel dengan tujuan untuk meningkatkan keandalan dan kapasitas sistem tenaga listrik, seperti telah dijelaskan pada artikel “metode paralel generator sinkron”

Pada gambar 1 diperlihatkan 2 buah generator pada satu busbar, generator #1 dalam keadaan terbuka dan akan diparalel atau disinkronkan ke busbar dimana generator #2 telah masuk (telah sinkron dengan jaringan/busbar).


Gambar 1. 2 generator dalam satu busbar.

Untuk dapat terjadi proses sinkronisasi generator #1 ke busbar, maka dibutuhkan parameter yang harus terpenuhi oleh generator #1, yaitu:
1. Nilai Tegangan yang sama antara tegangan Generator #1 dengan tegangan busbar.
2. Nilai Frekuensi yang sama antara Generator #1 dan busbar, di Indonesia digunakan frekuensi 50 Hz.
3. Sudut phase yang sama, vector sudut phase dari generator #1 harus sama dengan vector sudut pase pada busbar.
4. Phase Sequence yang sama, terminal RST generator #1 harus dihubungkan dengan terminal RST busbar.

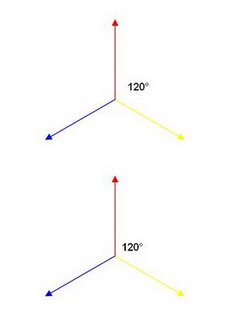

Gambar 2. 2 Sumber dengan sudut phase yang sama.




Gambar 3. Proses penyamaan sudut phase.

Untuk memenuhi persyaratan sinkron tersebut dilakukan dengan cara mengatur kecepatan putar shaft generator dan tegangan keluaran generator. Circuit Breaker (PMT) dari Generator #1 dapat dimasukan jika persyaratan sinkron terpenuhi

Jenis Sinkronisasi

Seperti telah dijelaskan diawal, bahwa sinkronisasi adalah proses untuk menyamakan tegangan, frekuensi, sudut phase dan sequence phase antara 2 sumber daya AC. Maka berdasarkan arah atau susunan peralatan pada sistem tenaga listrik, sinkronisasi dibagi menjadi 2 jenis, yaitu:

1. Forward Synchronization (sinkronisasi maju), yaitu proses sinkronisasi generator kedalam sistem atau busbar.


2. reverse Synchronization atau backward synchronization (sinkronisasi terbalik), biasanya terjadi pada sistem tenaga listrik disuatu pabrik, dimana suatu jaringan suplai akan digabungkan kedalam suatu jaringan sistem atau busbar yang ada. Pada kondisi ini tidak dimungkinkan untuk mengatur parameter sinkron pada sisi incoming (jaringan yang akan disinkronkan), yang terpenting CB (PMT) dari beban-beban pada jaringan suplai (grid supply) dalam keadaan terbuka.



Peralatan Instrumentasi Untuk Proses Sinkronisasi

Double Voltmeter
Adalah voltmeter dengan tampilan 2 pengukuran tegangan yaitu tegangan dari peralatan yang akan disinkron (generator) dan tegangan sistem yang bekerja simultan.


Double Frequency Meter
Menampilkan nilai frekuensi dari kedua sumber AC.


Synchroscope
Alat yang digunakan untuk mengetahui sudut phase dari kedua sumber. Terdiri dari jarum berputar (rotating pointer), jika jarum berputar tersebut berada pada posisi tepat di jam 12, maka sudut phase dari kedua sumber sama dengan nol dan dapat dikatakan kedua sumber “sefase”, dalam sudut phase yang sama.


Phase Sequence Indikator
Alat ini sama dengan yang digunakan untuk mengetahui sequence phase dari motor induksi. Dilengkapi dengan jarum berputar (rotating pointer), jika jarum berputar searah jarum jam, maka dapat dikatakan memiliki sequence positif RST dan jika berputar sebaliknya ber-sequence negative atau RTS.


Namun biasanya peralatan Phase Sequence tidak diikut sertakan di panel sinkron.
